XHD 플라스틱(반투명)
출력비용 : 30,000원~ / 모델(part)
출력 재질 XHD 플라스틱(UV 경화형 Acrylic Polymer)
출력 방식 Multijet Modeling(MJM) 방식, ProJet
기본 색상 뿌연 반투명(Frosted White) - 불규칙
소요기간 약 9~13일 (※ 5cm 초과시 16일 이상)

디자인 룰 / Design Rules
최소 벽두께 0.3mm
최소 판두께 0.6mm
최소 선(wire)지름 0.6~0.8mm
음각, 양각 디테일 0.1mm
최소 크기 X + Y + Z ≥ 12mm
최대 크기 50 X 50 X 200mm
서로 붙지않는 유격 0.1mm
내부재료 배출구 지름 최소 지름 2mm 배출구 2개 (내부에 남아있는 왁스가 흘러나와야 하므로 배출구들은 모델의 양쪽 끝에 위치할 수록 좋습니다.), 모델이 큰 크기일 경우는 배출구가 크거나 배출구 다수 필요
정확도 매 25.4mm당 ± 0.025~0.05mm
- 재질 자료(Material Data) :PDF 파일
- 재질 Safety 자료(Material SafetyData) :PDF 파일



[ 특징 / Properties ]

※ 부분적으로 흰 얼룩이 있을 수 있으므로 '반투명' 목적으로 사용하기에는 무리가 있습니다.

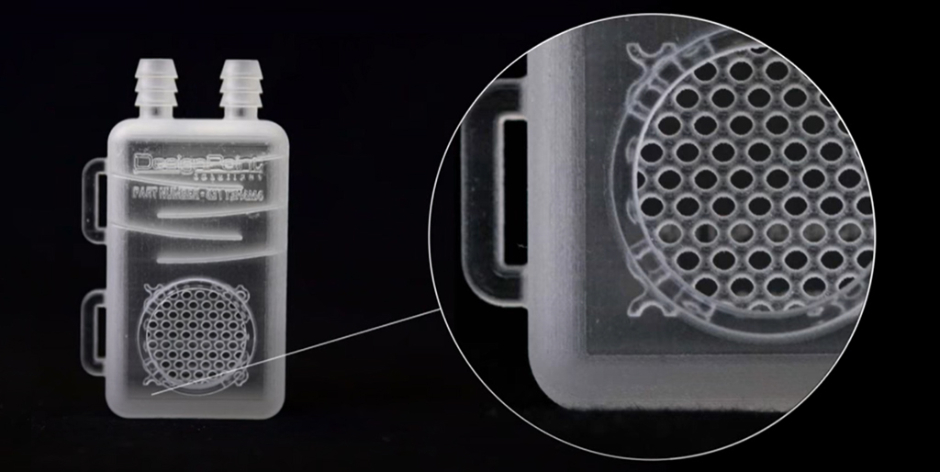

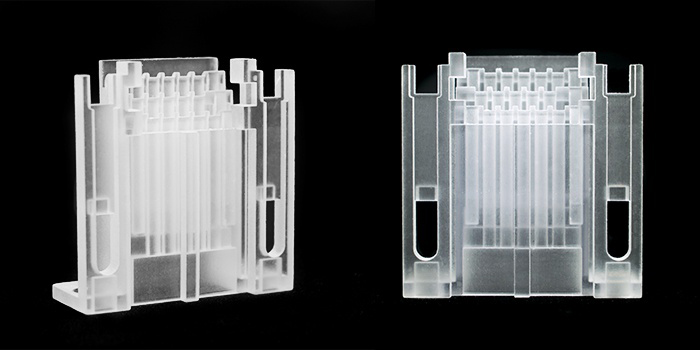

XHD 플라스틱은 Multijet Modeling(MJM) 방식으로 레이어 두께 16 미크론(0.016mm)으로 출력되는 초정밀(Extreme High Definition) 해상도 서비스입니다.

MJM 프린팅은 잉크젯 프린터와 유사하게 액체 플라스틱(Resin)을 넓은 프린터 헤드로 분사하고 UV 램프로 경화하여 레이어별로 쌓아가는 방식입니다.

아랫 부분부터 쌓아가는 방식으로 수직으로 모델을 받쳐주는 왁스(wax) 서포터들을 만들어가면서 출력을 하게됩니다. 출력 후에 오븐에서 저온으로 왁스 서포터들을 제거하는 공정을 거치게 되어 고체상태의 서포터들은 대부분 제거되기는 하지만 작은 구멍이나 왁스가 용이하게 흘러나올 수 없는 구조의 경우 고체상태의 왁스가 남아있을 수 있습니다.
왁스 서포터로 받쳐진 부분들은 좀더 허옇고 약간 꺼끌꺼끌할 수 있으며, 클리닝 공정을 거쳤더라도 표면에 상당량의 기름기가 남아있을 수 있습니다. 또한 반투명한 뿌연 상태는 부분적으로 더 희고 뿌옇게 나타날 수 있습니다.

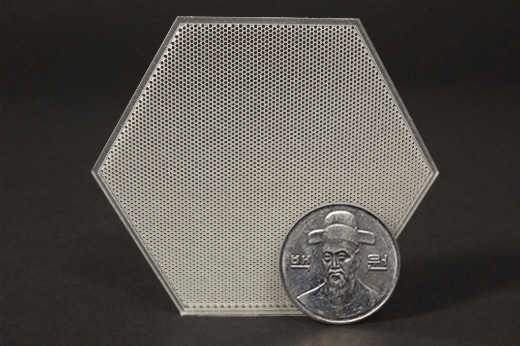

최소두께가 약 0.3mm정도로 상당히 디테일한 부분들이 출력 가능한 재질입니다. 아주 작고 디테일한 모델들을 출력하는데 적합하지만 강도가 강한 성질(아크릴과 유사)로 0.3mm 정도의 두께로 성형된 부분은 약간의 탄성은 있지만 부서지기 쉽습니다. 음각이나 양각의 글씨 등의 표현력이 상당히 우수하며, 매끈한 표면 마감으로 약간의 후작업 후 도색에도 용이한 재질입니다.

물에 젖지 않으며, 강도가 약해질 수 있는 온도는 약 46도 정도이며, 약 80도에서는 재질이 물러질 수 있습니다.
